首钢圣拉斐尔小镇项目方圆墙固件产品应用案例

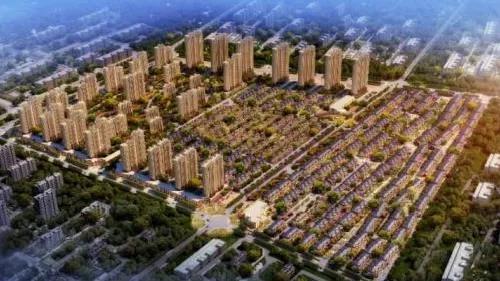

项目位于河北省廊坊市大厂回族自治县,由江苏南通二建天津分公司承建,总建筑面积89566.6平方米,该项目被列为“2020年度第一批河北省安全文明工地创建计划”。


项目开始时,技术部翟明阳与项目方对接,并根据项目图纸优化细节进行方圆墙固件配模设计,由于公司软件处于维护状态,第一版配模方案均由手工完成;进行二次工作对接时项目做出回应,根据项目要求需要增加小墙垛、保温层及上翻梁等一系列设施,然后技术人员根据要求进行二次设计,设计方案一次通过,最终效果客户表示非常满意。

在地上标准层配置中,技术人员结合项目图纸提出具体建议,力求将加固效果做到最好。本项目采用的次背楞为40*40mm的方钢,部分位置由于空间狭小使用40*90mm,技术人员建议次背楞间距控制在中到中200mm,施工时应按照图纸操作,剪力墙阴角位置应放置一根,以保证阴阳角位置的加固强度。


本结构的层高为2.9米,根据方圆墙固件配置要求,现场施工使用GBM16以上螺杆,且横向间距不大于600mm;楼梯两侧剪力墙与踏步分开浇筑,配置加固件外框架距剪力墙的距离≥350mm,使用方圆墙固件三道加固代替传统的五道加固,并且成型效果得到更好保证。

方圆墙固件规格统一,安装指导人员进行现场指导,操作简单易懂,施工工人能够快速上手,可有效地简化施工难度,提升整体的施工速度,缩短工期,有效降低人工成本。

拆模后垂直度、平整度、实测质量和观感质量等成型效果得到了甲方的大加赞赏,特别是在后期增加的小墙垛位置,灵活的插接方法保证了阴阳角成型质量,且整体施工过程中无跑浆漏浆现象,施工现场干净、有序、整齐,促进了现场文明施工。
